AFN80系列賦安火災報警控制器接線及調試
來源：北京消防改造 時間：2017-03-31 15:08:07
AFN80主機優點

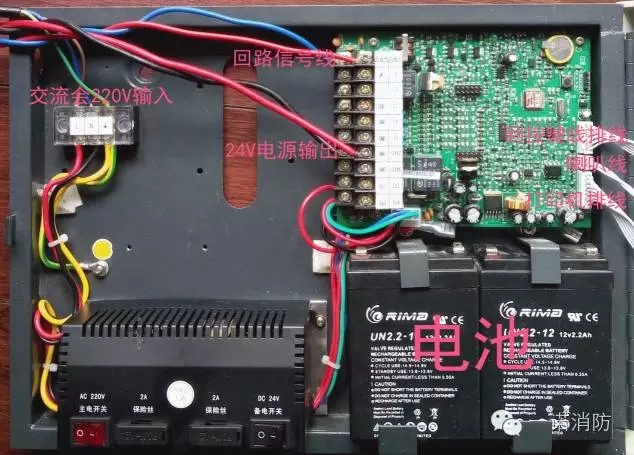

1、強大的現場編程功能，調試開通快捷、方便 2、具有強大的自適應、自診斷功能 3、高可靠的全數字總線通訊協議 4、自動ID識別技術 5、可擴展RS232、CAN通訊接口 6、強大的總線過流、過壓和過載保護功能 7、有的5路多線直接啟停功能、可用直接啟停風機、水泵等設備 AFN80主機接線圖
AFN80火災報警控制器編程
步：按功能鍵，選擇6其他，提示請輸入密碼：5634確認，然后進入3編程，請輸入密碼：8421確認，按1系統，進行編寫探頭和模塊的總數，例如探頭16個，6個溫感，6個手報，6個聲光，探頭總數62個，模塊總數12個，按以下操作進行編寫： 022探 012模 001棟0聲光 5啟停 按確認后，在按功能鍵進行保存 第二步：進入3顯示，再進入1新編顯示關系編程，先編探頭，再編模塊 0探001至016對應1區001層001號01煙感，按確認 0探017至022對應1區001層017號02溫感，按確認 1模001至006對應1區001層001號10手報，按確認 1模007至012對應1區001層007號44訊響器，按確認 后按確認后在按功能鍵進行保存。 常用代碼 01煙感，02溫感，10手報，11消火栓按鈕，12壓力開關，13水流指示器，14信號閥，28正壓風機，44聲光，54電梯，56強啟，57強切。 第三步：保存好顯示關系后，按4聯動，再按1聯動關系編程，設備1代表任，設備2代表本，設備3代表鄰，0代表如果，1代表或者：2代表并且，3代表啟動。 0如任區任層任號至任層任號01煙感， 按確認， 1或任區任層任號至任層任號02溫感， 按確認， 1或任區任層任號至任層任號10手報， 按確認， 3啟本區鄰層任號 44訊響器 延時000 按確認，
